froid negatif - Page 2 Empty Re: froid negatif

Message par Cadenza le Ven 05 Jan 2018, 18:54

Magnifique, Merci Mula pour l'info !
Ce serait formidable si tu obtiens ces fichiers. Merci d'avance.
Cordialement

Cadenza

Messages : 52
Date d'inscription : 01/05/2017

Revenir en haut Aller en bas

froid negatif - Page 2 Empty Re: froid negatif

Message par mula le Jeu 11 Jan 2018, 22:52

Bonsoir Cadenza,

j'ai pu récupérer les documents  d'impression 3D de la plaque  du support ainsi que du cache de régulateur AKO. Ils sont maintenant déposés sur le drive du forum dans le dossier Oceanis_41 / Régulateur.
https://drive.google.com/drive/folders/1fuSHZADN1DWyMbCoXhyNcfrDHdzpBi-1

Je peux aussi te les envoyer par MP.
Mula
froid negatif - Page 2 Img_3710
mula
mula

Messages : 41
Date d'inscription : 20/10/2013
Localisation : Beaulieu sur mer (06)
Modèle de bateau : OC41

Revenir en haut Aller en bas

froid negatif - Page 2 Empty Re: froid negatif

Message par Cadenza le Ven 12 Jan 2018, 07:41

Merci Mula,
Magnifique! J'ai suivi le lien et lancé ma demande d'accès au drive...
après quelques clics dans le forum/partage de documents et si j'ai bien compris, c'est ChrysM qui doit renvoyer un mot de passe pour accéder au drive.
J'espère qu'il n'est pas en train d'hiberner :-)
A plouche
Cadenza
Cadenza

Messages : 52
Date d'inscription : 01/05/2017
Age : 64
Localisation : Croatie / Split
Modèle de bateau : OC45

Revenir en haut Aller en bas

froid negatif - Page 2 Empty Re: froid negatif

Message par Cadenza le Sam 02 Juin 2018, 11:49

Les impression 3D ont été faites et j'ai installé la régulation électronique sur 2 Oceanis 45: Cadenza et Trimou III (mon voisin de port qui n'est pas sur ce forum).  2 semaines de navigation ont démontré que le système fonctionne à merveille. Un très grand MERCI à Mula pour les fichiers !
Si d'autres sont intéressés par l'installation de ce système spécifiquement sur l'OC45, je peux leur donner quelques conseils car l'installation était plus corsée que sur l'OC41 du fait qu'il n'y a pas d'accès amovible au fond du placard au-dessus du congélateur.

froid negatif - Page 2 Cadenz12

froid negatif - Page 2 Trimou12
Cadenza
Cadenza

Messages : 52
Date d'inscription : 01/05/2017
Age : 64
Localisation : Croatie / Split
Modèle de bateau : OC45

Revenir en haut Aller en bas

froid negatif - Page 2 Empty Re: froid negatif

Message par Squiz le Dim 03 Juin 2018, 22:17

Bonsoir Cadenza,

Je serai bien intéressé par un pas à pas sur l'installation de ce thermostat sur mon Océanis 45.

En te remerciant d'avance,

JP
Squiz
Squiz

Messages : 208
Date d'inscription : 19/03/2013
Age : 46
Localisation : Monaco
Modèle de bateau : Océanis 45

http://www.squizoceanis45.blogspot.fr

Revenir en haut Aller en bas

froid negatif - Page 2 Empty Re: froid negatif

Message par Cadenza le Mar 19 Juin 2018, 00:39

- Faire les impressions 3D comme indiqué ci-dessus par Mula.
- Acheter un régulateur électronique AKO type AKO-D14112 dimensions de montage 71x29mm
   Alimentation 12/24V
- Acheter chez Conrad un interrupteur à bascule Arcolectric H8550XBAAA 250, Code art. 701364 – 62
- Préparer un chablon/gabarit en carton avec la position des trous à réaliser au-dessus du congélateur, y.c. les trous de vis du posage. Vous pouvez sortir vos règles et compas…
J'ai utilisé 2 cloches: 20mm et 44mm. Je conseille de faire quelques essais dans une planche de 2cm d'épaisseur (que vous trouverez dans votre garage) pour ajuster votre chablon/gabarit et affiner la position des trous.
- Positionnement du régulateur au-dessus du congélateur: trop à droite vous arriverez dans les conduites de refroidissement des compresseurs. Trop à gauche vous aurez de la peine à retrouver votre messager.
- Messager: le meilleur type de messager est un fil de cuivre plein de 2.5mm2 avec isolation.
- Pour poser le 1er messager, ouvrir le fond de l'armoire au-dessus de la table à carte. Il faut faire passer le messager dans l'espace tout à gauche du fond de l'armoire jusqu'à la hauteur des compresseurs. Ce ne fut pas trop difficile.
- Le 2ème messager est plus délicat à poser (dans l'armoire, par le même espace que le 1er messager). Il faut trouver un passage autour des conduites d'air de refroidissement des compresseurs, jusqu'au plus près du trou du régulateur.
Par le trou du régulateur, j'ai ensuite enfilé une caméra endoscope Bosch GIC120 munie d'un crochet à son bout, et je suis allé à la recherche du 2ème messager. Sans cette caméra et son crochet, je ne suis pas sûr que je serais arrivé à passer ce 2ème messager.
- La connexion avec la régulation mécanique du congélateur est bien décrite par Mula:
  Démonter l'évaporateur (4 vis uniquement, la 5ème étant celle du bulbe à laisser sur l'évaporateur)
  Faire passer le 3ème messager par le même trou que les autres fils du congélateur, en haut à droite dans le congélateur. Ensuite faire passer les fils du capteur avec les 2 fils électriques à connecter sur l'interrupteur mécanique.
- Connexions électriques sur le compresseur du frigo: voir les explications de Mula.
- Connections électriques sur le régulateur: se référer à la notice de montage livrée avec le régulateur.
Et voilà, j'espère ne rien avoir oublié…

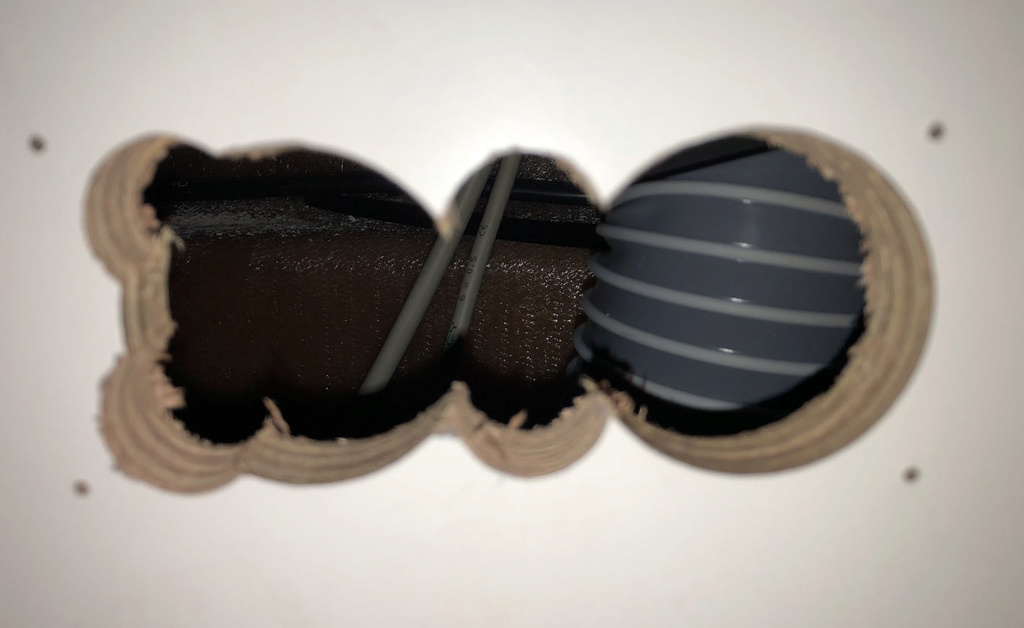

froid negatif - Page 2 111
froid negatif - Page 2 211
froid negatif - Page 2 311
froid negatif - Page 2 410
froid negatif - Page 2 4a10
froid negatif - Page 2 510
froid negatif - Page 2 710
froid negatif - Page 2 610
froid negatif - Page 2 910
froid negatif - Page 2 1010
